Terénní schopnosti vozidla Praga V3S jsou unikátní. Může za to geniálně jednoduchá konstrukce

Zveřejněno: 10. 6. 2022

Praga V3S je třínápravový terénní nákladní automobil s pohonem všech kol (znak náprav 6×6). Vůz vznikl dle zadání a požadavků Československé armády na standardní střední terénní nákladní automobil. Vyznačuje se žebřinovým rámem, tuhými portálovými nápravami a vzduchem chlazeným motorem konstrukce Tatra.

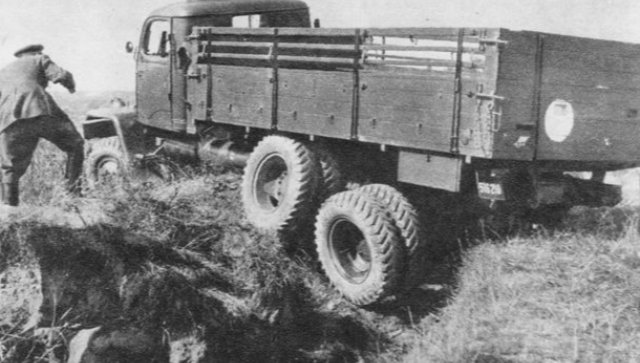

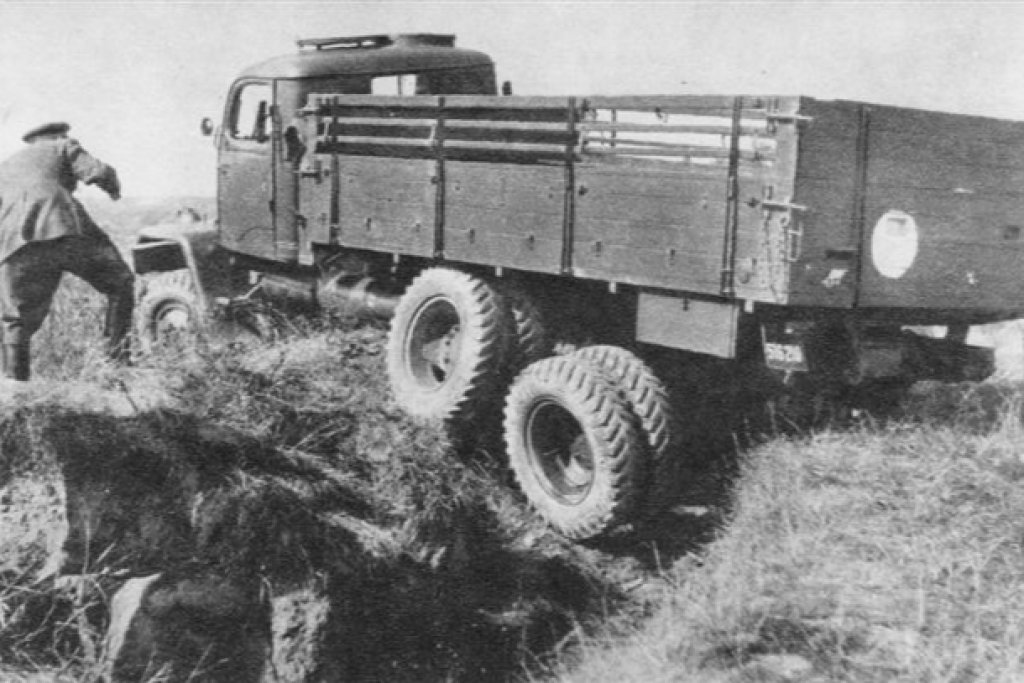

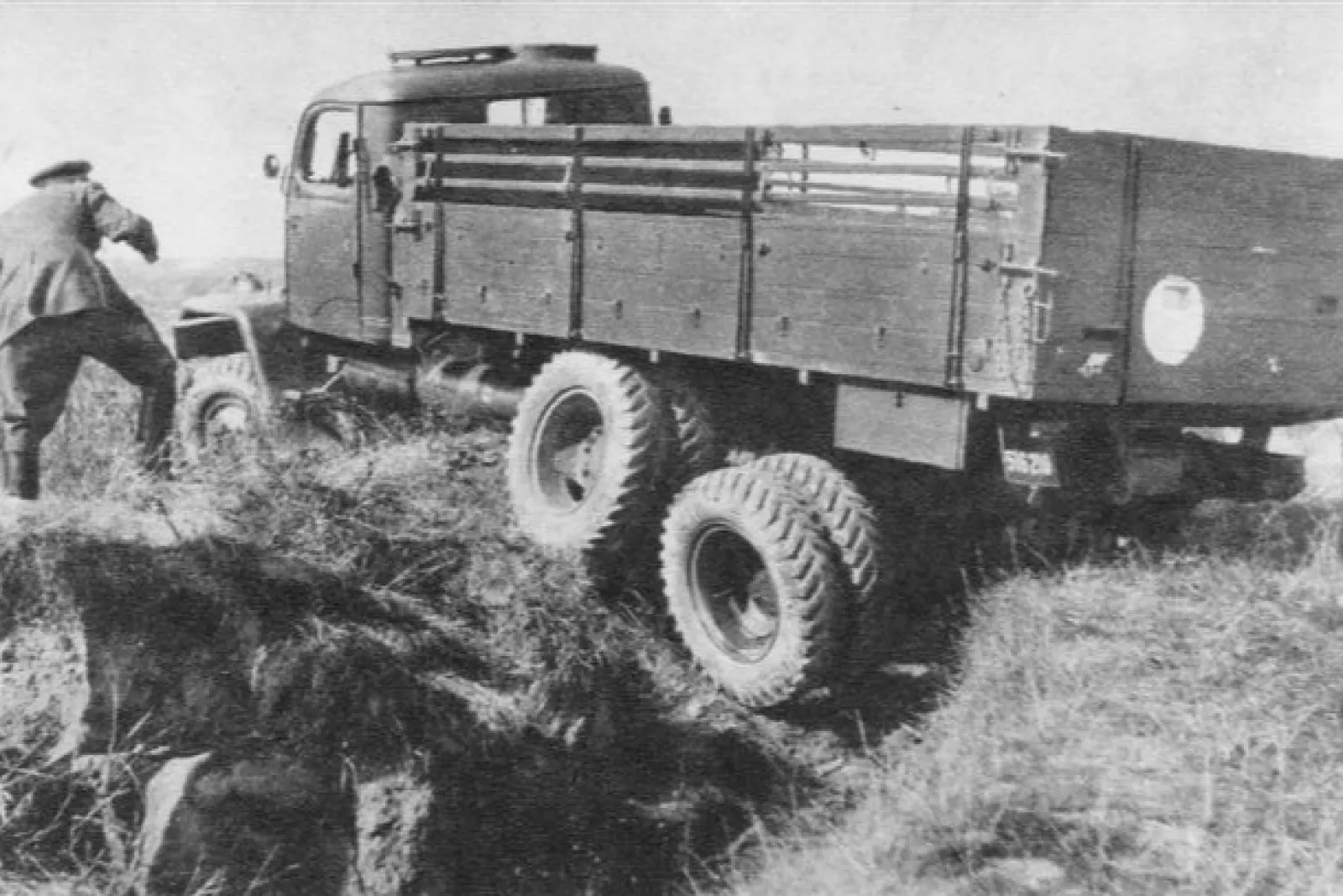

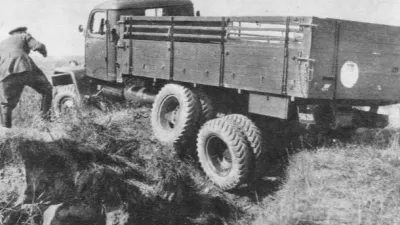

Přednosti vozidla Praga V3S se projeví v těžkém terénu.

Motor Tatra T 912 je čtyřdobý vznětový řadový šestiválec s ventilovým rozvodem OHV, umístěný podélně za přední nápravou. Pohonná jednotka je konstrukce Tatra, odvozená z vidlicového dvanáctiválce Tatra T 103 původem z vozu Tatra 111. Je vybavena přímým vstřikem paliva. Jednotlivé válce opatřené chladicími žebry a snímatelnými hlavami jsou přišroubovány ke klikové skříni. Kliková hřídel je dělená (7 částí) a uložená v sedmi válečkových ložiskách. Písty jsou z hlíníkokřemičité slitiny, opatřené 5 (Tatra T912) resp. 4 (Tatra T-912-4) pístními kroužky. Mazání je tlakové oběžné. Chlazení motoru je nucené vzduchové, pomocí axiálního ventilátoru poháněného dvěma klínovými řemeny od klikové hřídele.

Spojka je suchá jednokotoučová. Hlavní převodovka je mechanická čtyřstupňová se zpátečkou, bez synchronizace. Čtvrtý stupeň je přímý záběr. Za hlavní převodovkou se nachází dvojstupňová přídavná redukční a rozdělovací převodovka, řazená mechanicky. Umožňuje zařazení terénního stupně, pohonu přední nápravy a pohonu navijáku. Z přídavné převodovky vycházejí samostatné kloubové hřídele pro všechny nápravy a hřídel pro pohon navijáku (je-li ve výbavě).

Geniální podvozek vozu Praga V3S

Podvozkový rám nákladního vozu Praga V3S je pružný žebřinový, tvořený ocelovými U profily. Ty jsou propojené a vyztužené příčkami profilu L, spojenými nýtováním. Na rámu vpravo pod budkou řidiče má místo palivová nádrž na 120 litrů. Na rámu je uložena přední řídící a dvě zadní nápravy. Rozvor náprav je 3 580 + 1 120 mm. U některých vozidel je za zadními nápravami na rámu umístěn bubnový naviják se šnekovým převodem, poháněný kloubovým hřídelem z přídavné převodovky. Naviják disponuje tažnou silou 29,4 kN.

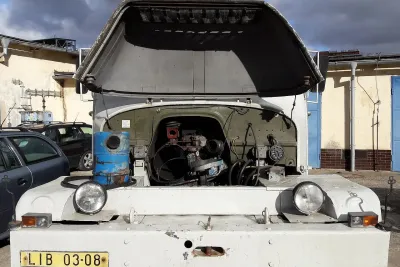

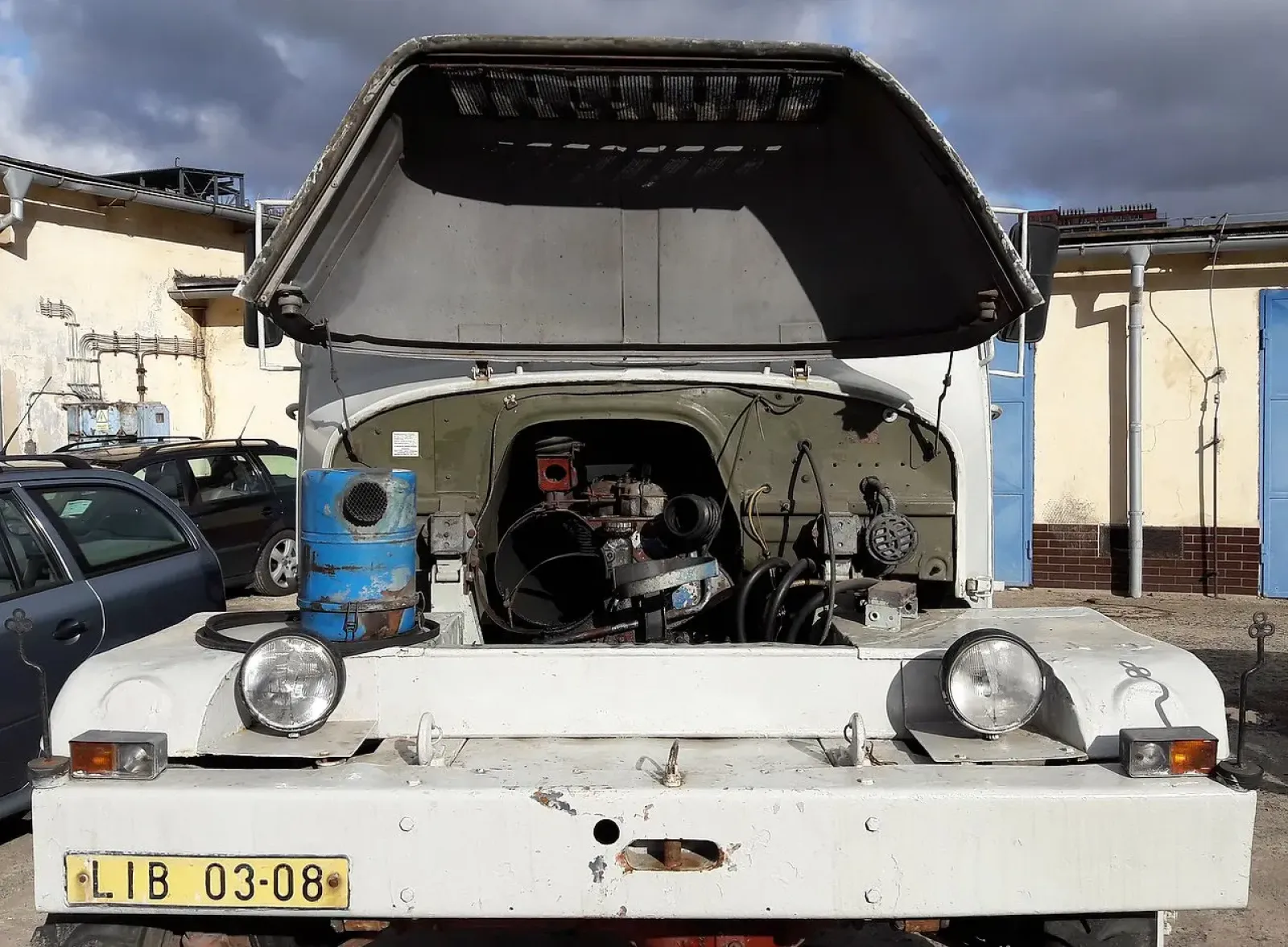

Otevřená kapota vozu Praga V3S. Motor má demontovaný ventilátor a čistič vzduchu. Hrnec čističe je na blatníku.
Otevřená kapota vozu Praga V3S. Motor má demontovaný ventilátor a čistič vzduchu. Hrnec čističe je na blatníku.

Nápravy vozu Praga V3S jsou tuhé, mostové. Most je tvořen ocelolitinovou skříní s nalisovanými a zavařenými trubkami pro hnací poloosy. Ve skříni nápravy je kuželová rozvodovka a diferenciál, s mechanicky ovládanou uzávěrkou. Konce mostu nápravy nesou čelní kolové redukce. Přední náprava je řiditelná, bez uzávěrky diferenciálu a s vypínatelným pohonem.

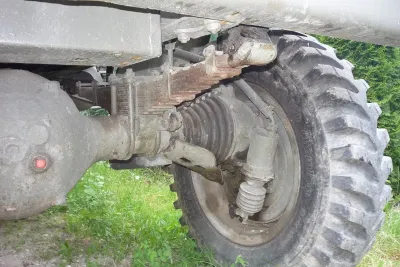

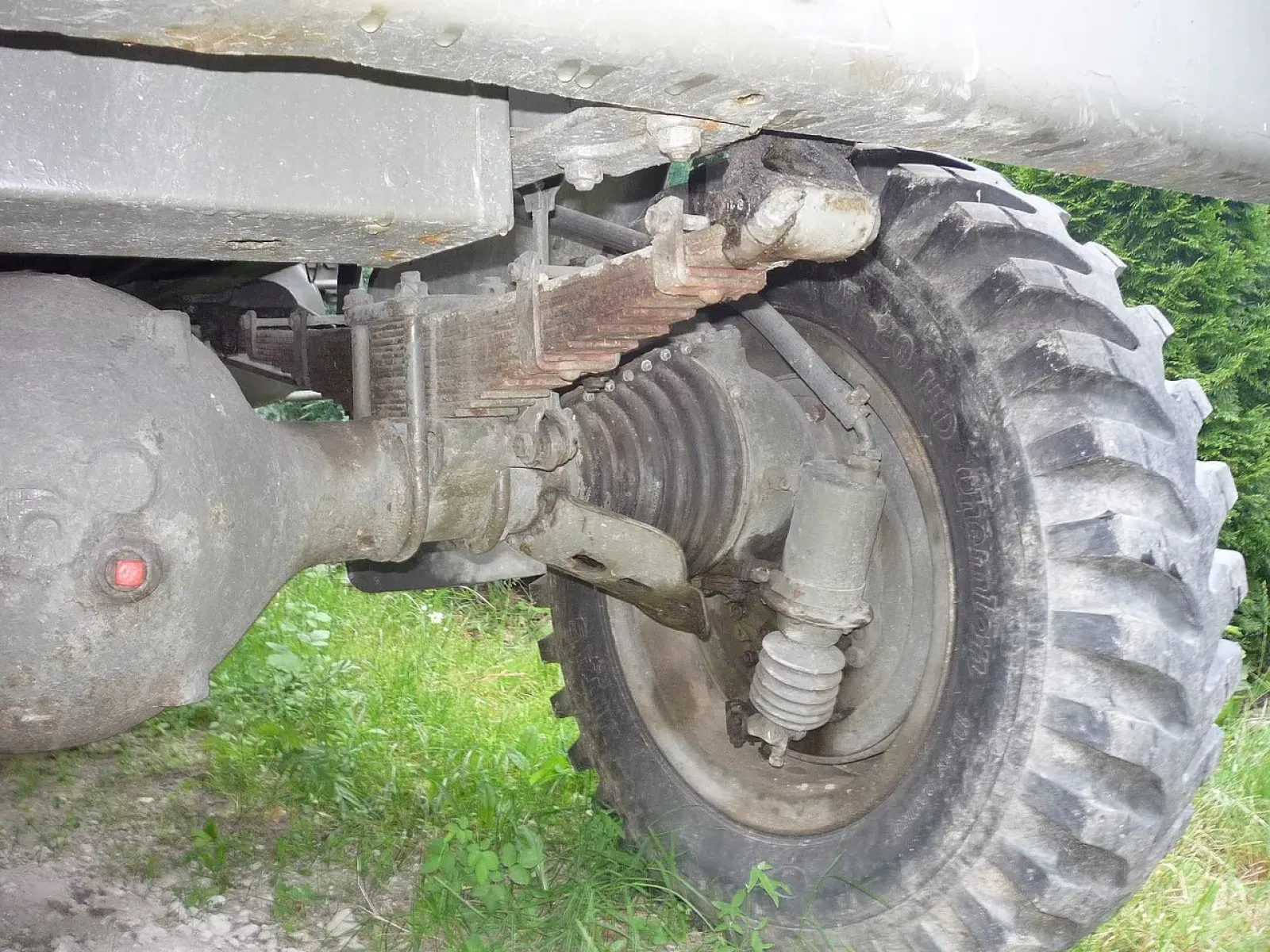

Pohled na přední nápravu vozu Praga V3S.
Pohled na přední nápravu vozu Praga V3S.

Zadní nápravy jsou opatřené dvojmontáží kol a odpružené dvěma podélnými půleliptickými listovými pružinami, zavěšenými vahadlově na čepu rámu. Každá je uložena a vedena třemi podélnými výkyvnými rameny. Přední náprava je vedená a odpružená dvěma podélnými půleliptickými listovými pružinami s hydraulickými pákovými nebo teleskopickými (M2) tlumiči. Řízení tvoří globoidní šnek a kladka.

Provozní brzda je tlakovzdušná jednookruhová nebo dvouokruhová (M2), s brzdovými bubny na všech kolech. Vzduch dodává pohotovostní vzduchojem o objemu 40 litrů a zásobní vzduchojem stejného objemu. Verze M2 má jediný 40 litrový vzduchojem, doplněný 3 menšími vzduchojemy (20 litrů, 2×12 litrů). Parkovací brzda působí na buben za přídavnou převodovkou.

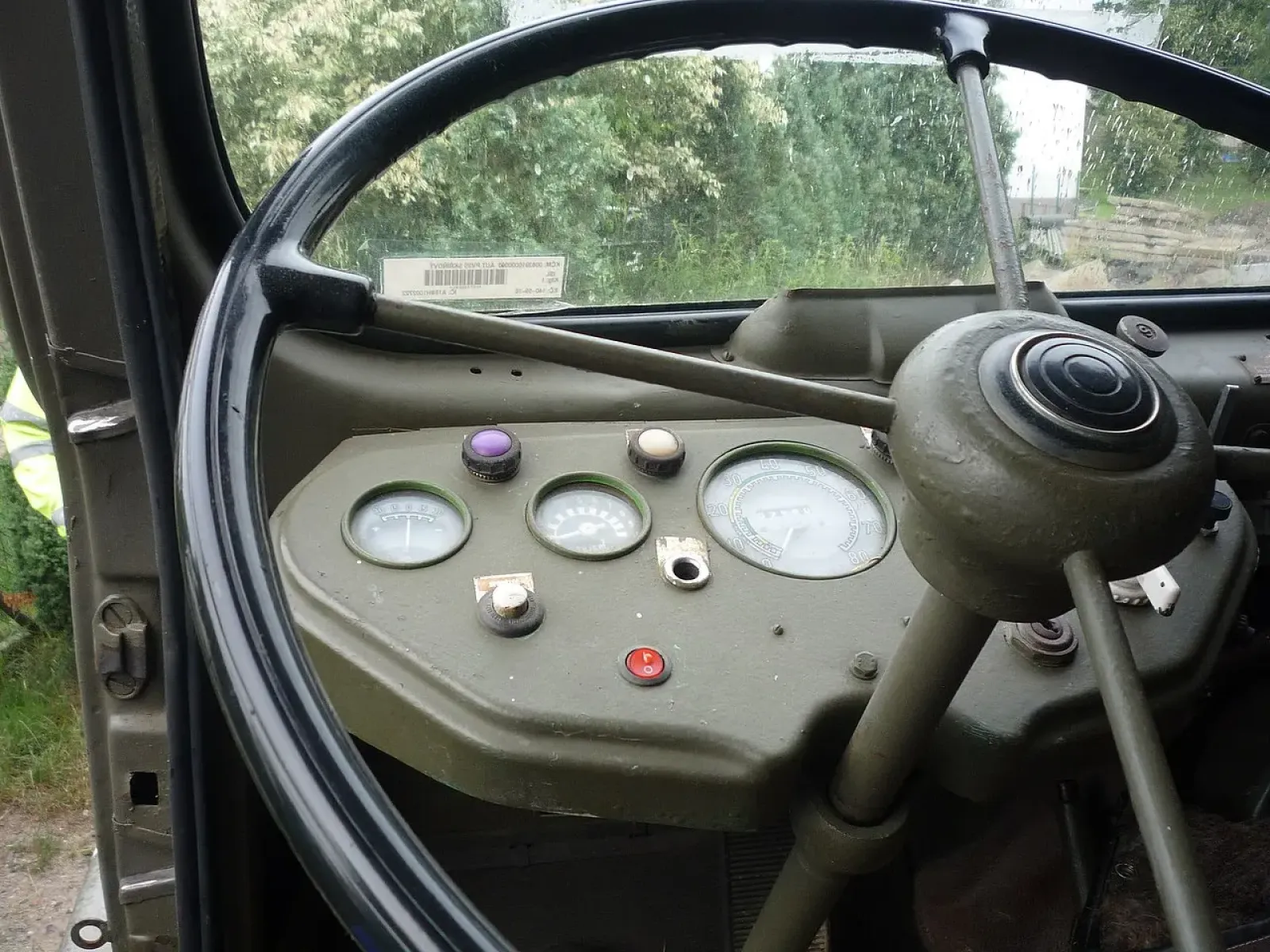

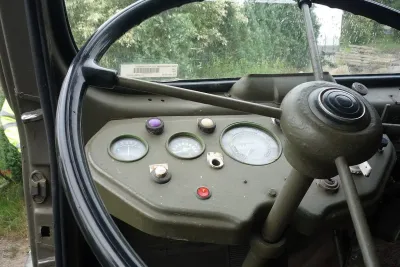

Přístrojová deska vozu Praga V3S.
Přístrojová deska vozu Praga V3S.

Kola jsou ocelová disková s plochým ráfkem rozměru 5,00 S-20. Ráfky jsou standardně opatřeny pneumatikami rozměru 8,25-20 HD 10PR s šípovým vzorkem. Celkový počet kol je 10 + 2 náhradní.

Elektrická soustava vozu Praga V3S

Vozy původní verze Praga V3S a Praga V3S M1 mají elektrickou soustavu o napětí 12 V. Zdrojem energie je 300W dynamo s napětím 12 V, poháněné dvěma klínovými řemeny (společně s větráky chlazení). Dynamo dobíjí dva akumulátory po 105 Ah nebo 125 Ah (M1). Verze Praga V3S M2 používá elektrickou soustavu 24 V, s alternátorem 28 V/27 A, napájejícím dvě baterie po 125 Ah. Spouštěč motoru všech verzí má napětí 24 V a výkon 5,9 kW (8 koní), při startu je napájen akumulátory zapojenými do série.

Kabina vozu Praga V3S

Kabina vozu Praga V3S je celokovová svařovaná, se dvěma místy pro řidiče a spolujezdce. Nad sedadlem spolujezdce je kruhový pozorovací průlez s poklopem. Kabina je na rámu pružně uložena na čtyřech bodech a je sklopná dopředu. Přední okno je dvoudílné šípové, s každým dílem samostatně výklopným (verze Praga V3S M1 a Praga V3S M2 mají pevné zasklení). V zadní stěně kabiny se nachází okénko s posuvným zasklením. Kabina je vybavena teplovzdušným vytápěním.
